機械全高と動作時間の大幅削減を実現する竪型熱処理設備を開発

～東海熱処理研究センターに竪型熱処理設備導入、長尺部品の熱処理試作に対応～

　

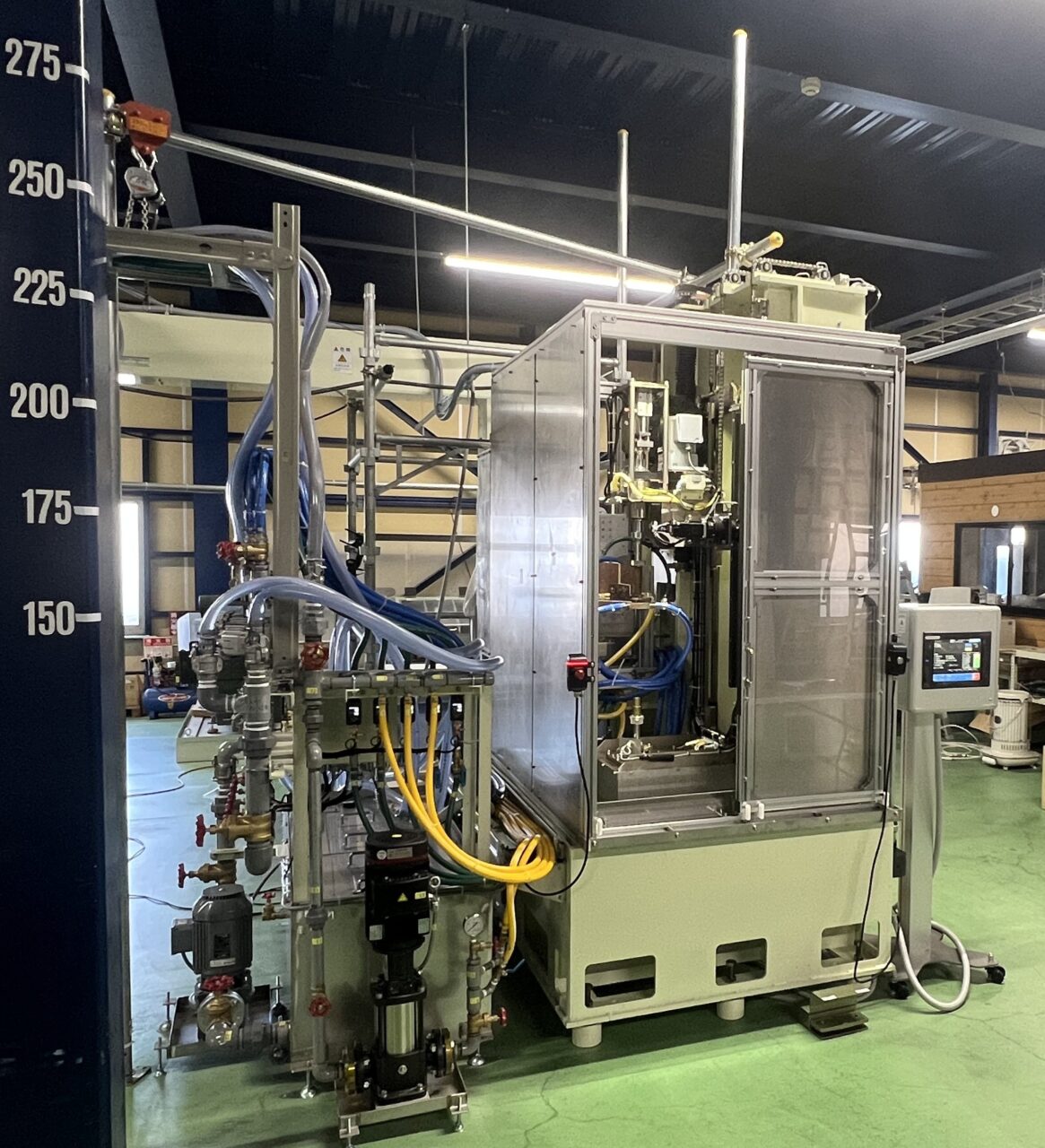

　電気興業株式会社（本社：東京都江東区、代表取締役社長：近藤忠登史、以下「当社」）は、このたび加工品の移動と加熱コイルの移動を同時に行う「デュアルシフト方式」を採用した竪型（たてがた）熱処理設備を開発し、当社「東海熱処理研究センター」（愛知県岡崎市、以下「本センター」）に試作機として導入しました。

　本設備の導入により、自動車のドライブシャフト等の長尺部品（長物）を対象とした熱処理の試作が可能となり、量産化に向けた条件検討や評価を、より迅速に行える体制を整えました。
　なお、本設備に関する技術については、現在特許出願中です。

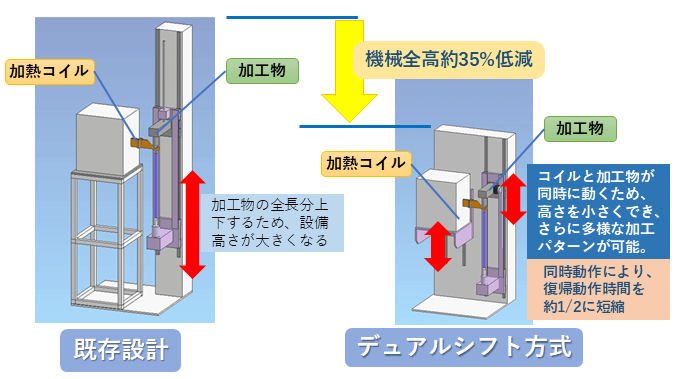

【竪型熱処理設備の特長（デュアルシフト方式）】
・加工品の移動と加熱コイルの移動を同時に動作させる構成（デュアルシフト方式）を採用し、機械全高を約35％低減するとともに、加熱後の復帰動作時間を約1/2に短縮しました。

・高さを抑えた設計により、搬送・搬入時の制約を低減し、運搬性の向上に寄与します（例：トレーラー輸送等の大掛かりな搬送を前提としない運用、搬送時に機械を水平に寝かせる作業の省略 等）。

・天井の低い工場にも設置しやすく、現場に合わせた設備導入が可能です。 ※数値はいずれも当社従来方式比です。

【主な仕様】
・機械サイズ：D 1700mm × W 1300mm × H 2800mm
・取付ワーク：径 Φ15～250mm／長さ 100～1000mm／重量 ～50kg
・加工範囲：最大 900mm（※コイル、ジャケットの形状による）
・動作ストローク：往復台 500mm／コイル 500mm（合計 1000mm）
・送り速度：往復台 250mm/s／コイル 250mm/s（相対速度 500mm/s）
・ワーク回転数：～360rpm（上下センタ同期回転）
・コイル位置調整：手作業（前後左右 ±10mm）
・整合盤／変成器：変成器 1台（100／200／300kHz）

【東海熱処理研究センター 概要】
名称：東海熱処理研究センター
所在地：〒444-0246 愛知県岡崎市上三ツ木町清口4-1
電話番号：0564-57-6560　FAX：0564-57-6789
敷地面積：1,130.45㎡ 建物面積：1,124.94㎡（鉄骨造2階建て）

　当社は、竪型熱処理設備の導入を通じて本センターの試作対応力を一層強化し、東海地区のお客様の開発・量産化プロセスを支援してまいります。
